佛山三升貿(mào)易代理經(jīng)銷(xiāo)流平劑德國(guó)TEGO迪高流平劑解決桔皮，縮孔流平，抗刮流平劑免費(fèi)索樣熱線:400-066-8183流平劑。高性能產(chǎn)品迪高450迪高410迪高482迪高300等。以下為您解說(shuō)流平劑的作用。

加入流平劑會(huì)影響涂膜的外觀、層間附著力和再涂性。常規(guī)的流平劑有丙烯酸共聚物、有機(jī)硅和氟碳表面活性劑三類(lèi)。以甲基丙烯酸酯作為單體的均聚物和共聚物通?？勺鳛榱髌絼?通過(guò)控制它們同基料樹(shù)脂的不相容的程度來(lái)起到流平的作用。選擇不同的單體,控制平均分子量和用不同的官能團(tuán)改性都可改變流平效果。有機(jī)硅類(lèi)流平劑的表面張力低,表面活性極高,這是因?yàn)橛袡C(jī)硅可在表面上富集大量的甲基基團(tuán)。新一代的有機(jī)硅流平劑常用聚醚改性、聚酯改性或烷基改性。除此之外,還可通過(guò)調(diào)節(jié)分子量和硅含量來(lái)達(dá)到調(diào)節(jié)流平劑性能的目的。氟碳類(lèi)流平劑是所有流平劑中對(duì)降低表面張力最有效的,但是存在再涂時(shí)易起泡的缺點(diǎn)。

本文主要討論以丙烯酸共聚物為基料的流平劑,考察水性汽車(chē)涂料體系中的中涂漆用流平劑的最優(yōu)化。試驗(yàn)的中涂漆配方采用水性聚酯樹(shù)脂與氨基樹(shù)脂拼用。

　

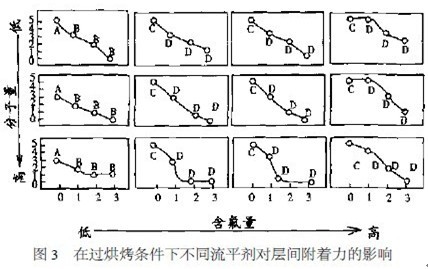

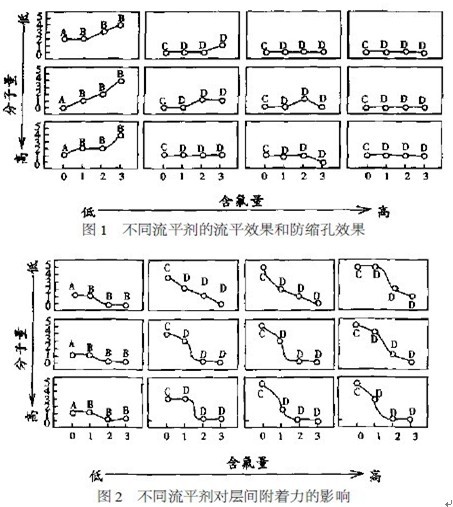

A.類(lèi)流平劑是未任何改性的低分子量的聚合物,它的流平作用和防魚(yú)眼作用較差。在較高溫烘烤時(shí)有明顯的遷移,導(dǎo)致涂膜表面出現(xiàn)發(fā)粘和浮油的現(xiàn)象。當(dāng)流平劑的分子量增大時(shí),流平效果明顯改善,遷移也得到有效抑制。高分子量的流平劑具有高親油性,其用量過(guò)高時(shí),引起光澤下降,魚(yú)眼增多。這是由于流平劑同基料樹(shù)脂的不相容性造成的。A類(lèi)流平劑會(huì)降低耐石擊性,尤其是其用量較大和過(guò)烘烤的狀態(tài)下這方面的影響更明顯。B類(lèi)流平劑改善了聚合物的極性。當(dāng)極性較低時(shí),流平性很好。羥基含量高的流平劑幾乎無(wú)流平性,這是由于分子內(nèi)和分子間力超過(guò)其他合力,使得流平劑無(wú)法移動(dòng)到涂膜的表面。如果增大高極性流平劑的分子量,則會(huì)造成涂膜失光。
