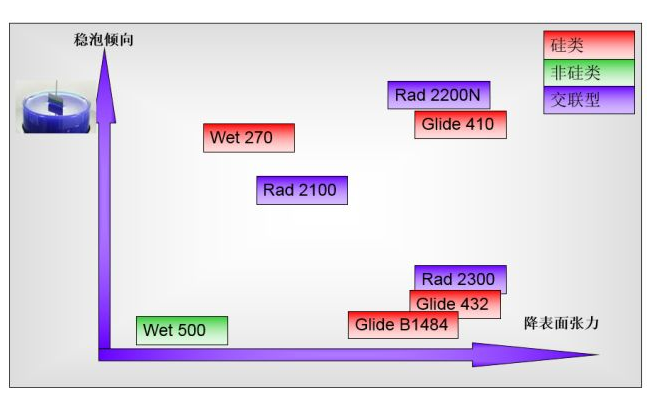

推薦一：強降表張，不可重涂基材潤濕助劑

     TEGO® Glide 432（強降低表面張力，不穩(wěn)泡）TEGO® Glide 410（強降低表面張力，相容性好）TEGO® Rad 2200N（可交聯(lián)型，強降低表面張力，相容性最佳）TEGO® Rad 2300（可交聯(lián)型，強降低表面張力，基本不穩(wěn)泡）
     以上產(chǎn)品均不可重涂。
     推薦二：可重涂，一般降表張助劑
     TEGO® Wet 270（中等強度降低表面張力，不穩(wěn)泡）TEGO® Rad 2100 （中等強度降低表面張力，流平效果好）TEGO® Wet 500（非硅產(chǎn)品，弱降低表面張力，在某些體系中改善流平效果極佳）
以上產(chǎn)品均可重涂。

     推薦三：強降表張、可重涂助劑
     從以上產(chǎn)品可以看出，重涂和降表張很難做到兩者兼得。而在現(xiàn)實應(yīng)用中經(jīng)常會遇到這樣的需求：在難潤濕的基材上印兩遍以上。這個問題不但經(jīng)常困擾著客戶，也困擾著很多助劑供應(yīng)商。
     經(jīng)過贏創(chuàng)實驗室測試以及市場推廣，我們發(fā)現(xiàn)TEGO® Glide B 1484 能夠很好地解決這個問題。

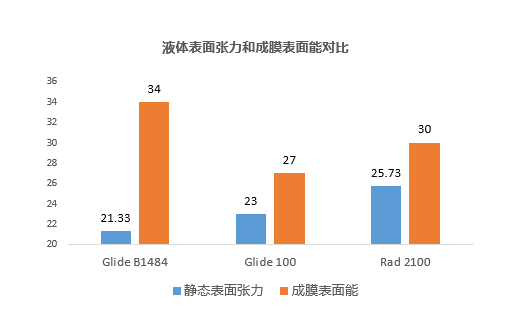

     首先，我們在傳統(tǒng)柔版UV光油中添加不同表面控制助劑，測試液體光油的表面張力和最終固化成膜的表面能，初步評估不同產(chǎn)品在該應(yīng)用上的可行性。

    可以明顯觀察到：相同添加量（1%）下，含TEGO® Glide B 1484的傳統(tǒng)柔版UV光油，同時具有最低的液體表面張力（21.33達因），和最高的成膜表面能（34達因）。這表示：與其他產(chǎn)品相比，TEGO® Glide B 1484 不僅基材潤濕性能出色，成膜后重涂性也非常好。另外，試驗中發(fā)現(xiàn)它也不穩(wěn)泡。

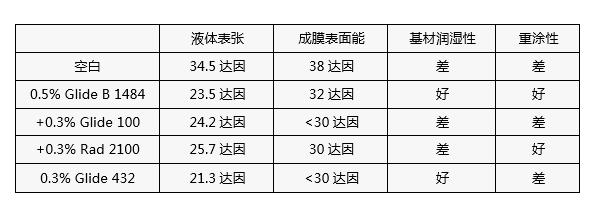

    基于TEGO® Glide B 1484這一優(yōu)異的表現(xiàn)，我們重點考察它在另一個實際UV噴墨應(yīng)用中的效果，該應(yīng)用要求：最終的UV噴墨可以重復(fù)涂兩遍以上。以下是試驗結(jié)果：

實際應(yīng)用結(jié)果與試驗室評估一致，TEGO® Glide B 1484 是這一類應(yīng)用需求的最佳選擇。
