三升貿(mào)易超分散水性色漿為無(wú)樹(shù)脂高濃縮色漿，主要用于工廠調(diào)色。如需要可以咨詢18688841669張經(jīng)理。耐光性耐候性顏料在光的作用下顏色會(huì)不同程度產(chǎn)生一定變化無(wú)機(jī)顏料長(zhǎng)期在陽(yáng)光照射下其顏色將逐漸變暗，有些顏料在紫外線的作用下還會(huì)產(chǎn)生粉化現(xiàn)象。外墻涂料應(yīng)當(dāng)選用耐光耐候性好的顏料，一般耐光性大于7～8級(jí)（8級(jí)最好），耐候性大于4～5級(jí)（5級(jí)最好）。無(wú)機(jī)顏料如氧化鐵系的耐光性一般都很好，對(duì)應(yīng)顏色的涂料保色性很好；有機(jī)顏料相對(duì)要比無(wú)機(jī)顏料差，而且價(jià)格要高很多。有機(jī)顏料的耐光性越高，價(jià)格越高，耐光性每差一級(jí)，價(jià)格和耐候保色性會(huì)有很大差別，耐光性≤6，耐候性≤3時(shí)，價(jià)格會(huì)相差4倍以上。

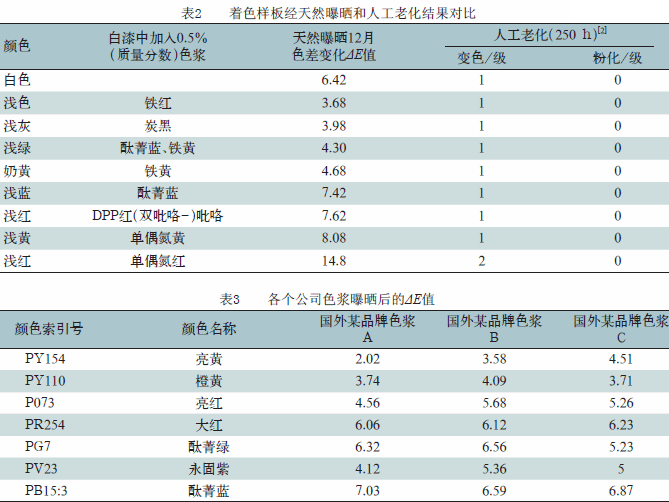

以下色漿加入到表1的白色基礎(chǔ)漆中添加量為0.5％時(shí),天然曝曬12個(gè)月和人工老化250h后涂膜均不起泡,不剝落,變色為1級(jí)(單偶氮紅為2級(jí)),粉化為0級(jí),涂膜老化性能符合GB/T9755—2001。氧化鐵系色漿和炭黑色漿加入白色乳膠漆中,天然曝曬12月后色差變化減少,表明這些色漿耐曬性優(yōu)于金紅石型二氧化鈦,可以在外墻乳膠漆中使用。有機(jī)顏料組成的酞菁藍(lán)、DPP紅和單偶氮黃色漿加入白色乳膠漆中,天然曝曬12月色差變化大于白色乳膠漆,因此這些色漿在乳膠漆中應(yīng)謹(jǐn)慎使用。而單偶氮紅色漿配成的淺紅色漆,12個(gè)月的色差變化為14.80,遠(yuǎn)遠(yuǎn)大于白色乳膠漆,可見(jiàn)它不適于應(yīng)用在淺色乳膠漆中。
以下色漿加入到表1的白色基礎(chǔ)漆中添加量為0.5％時(shí),經(jīng)曝曬3a后ΔE值的變化（見(jiàn)表2）。

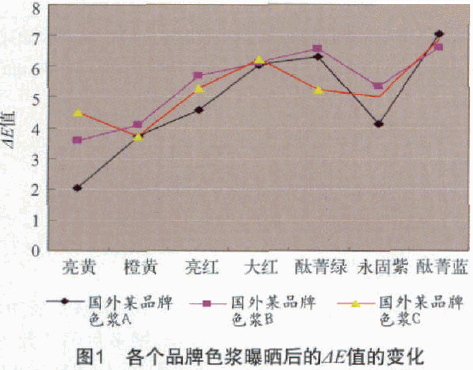

從表3和圖1可以看出：同一種顏色用不同復(fù)合色漿搭配對(duì)耐候性影響各異，各個(gè)廠家因其采用的色粉及助劑不同對(duì)耐候性影響各異，色漿中的潤(rùn)濕和分散助劑不僅對(duì)顏料、填料進(jìn)行解絮凝，而且對(duì)整個(gè)體系進(jìn)行潤(rùn)濕分散控制。涂料中潤(rùn)濕分散劑過(guò)量或選擇不當(dāng)，不僅成本高，達(dá)不到解絮凝的目的和分散體的穩(wěn)定性，反而使得涂料的耐水性、保色耐候性等會(huì)降低。而色漿自身的這些性能，主要取決于顏料的結(jié)構(gòu)和表面處理。

兩種體系的混合及可能出現(xiàn)的問(wèn)題
由于色漿在乳膠漆中的使用是兩種分散體系的混合，色漿中的著色物質(zhì)——顏料在表面活性劑A的作用下，分散在水中。表面活性劑的性能，數(shù)量決定了顏料的分散程度、含量及穩(wěn)定性。而乳膠漆中的成膜物質(zhì)(樹(shù)脂)在表面活性劑B的作用下分散在水中，表面活性劑的性質(zhì)、數(shù)量決定了乳膠漆的平均粒度、光澤及穩(wěn)定性。色漿所用的分散劑種類不配伍則會(huì)出現(xiàn)分散劑相互反應(yīng)、破乳。制作色漿時(shí)使用的分散劑數(shù)量不夠，則會(huì)導(dǎo)致系統(tǒng)穩(wěn)定性差。色漿中所用的分散劑數(shù)量過(guò)多，則會(huì)使涂膜耐水性、干燥性能差。顏料發(fā)生凝聚，將導(dǎo)致著色力下降、色相變化、遮蓋力下降、光澤下降、流動(dòng)性差、流平性差。

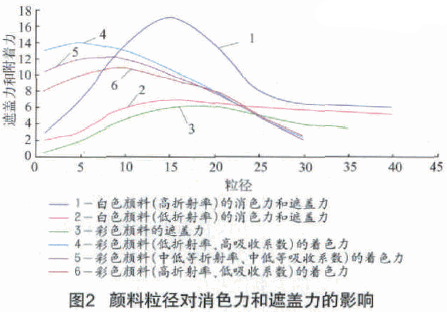

顏料色漿粒徑對(duì)著色力或遮蓋力的影響(見(jiàn)圖2)

外墻涂料配方的設(shè)計(jì)與色漿的搭配
乳膠漆用顏填料的品種及配比、乳液的種類及用量、鈦白粉的類別及含量和其他添加劑等諸多因素都會(huì)影響乳膠漆的耐候耐光性。
(1)堿性過(guò)重的填料和容易粉化的填料在外墻乳膠漆中不宜選用；
(2)一般情況乳液和鈦白粉的含量越高，P V C濃度越低，乳膠漆的保色性越好；
(3)對(duì)于外墻乳膠漆的配方不變情況下，同一種著色漿深色的涂料耐候耐光性好；
(4)做特別深色外墻時(shí)，選定色漿后，應(yīng)適當(dāng)減少涂料中白色顏料的含量，增加乳液量，降低色漿的添加量。但應(yīng)涂料的遮蓋力（避免較大量增加基礎(chǔ)漆的PVC濃度，又可以降低成本）。

墻面基材酸堿性對(duì)保色性的影響
水性色漿穩(wěn)定的理想pH值在6.5～10。注意施工墻面的堿性強(qiáng)弱，堿性太強(qiáng)則色漿易褪色，最明顯的現(xiàn)象是刷過(guò)乳膠漆的墻面泛堿、咬色、發(fā)白。
有條件時(shí)應(yīng)對(duì)涂裝墻面的堿性強(qiáng)弱進(jìn)行測(cè)試，如堿性太強(qiáng)應(yīng)先對(duì)墻面進(jìn)行處理方可施工（可用5％～10％的草酸溶液清洗）。
施工墻體必須清潔、干燥、無(wú)油，且pH值不大于10，含水率小于15％。

3 結(jié) 語(yǔ)
外墻色漆的耐候性是由調(diào)色基礎(chǔ)漆及顏料色漿共同決定的;色漿的耐候性是由顏料的化學(xué)結(jié)構(gòu)、顏料粒子的粒徑大小等因素決定的;色漆配方的合理性對(duì)色漆的耐候性產(chǎn)生重大影響,不同的色漿組合對(duì)調(diào)同樣的顏色耐候性也不一樣，正確的施工方法同樣能保證外墻涂裝體系的耐候性。
