羥乙基纖維素制備方法

方法一：將原料棉短絨或精制粕漿浸泡于30%的堿液中，半小時后取出，進(jìn)行壓榨。壓至含堿水比例達(dá)1︰2.8，移至粉碎裝置中進(jìn)行粉碎。將粉碎好的堿纖維投入反應(yīng)釜中。密封抽真空，充氮。用氮?dú)鈱⒏獌?nèi)空氣置換干凈后，壓入經(jīng)過預(yù)冷的環(huán)氧乙烷液體。在冷卻下控制25℃反應(yīng)2 h，得粗羥乙基纖維素粗品。用酒精洗滌粗品并加醋酸調(diào)pH值至4～6。再加乙二醛交聯(lián)老化，用水快速洗滌，最后離心脫水烘干，磨粉，得低鹽羥乙基纖維素。

方法二：堿纖維素是一種天然高分子，每一個纖維基環(huán)上含有三個羥基，最活潑羥基反應(yīng)，生成羥乙基纖維素。將原料棉短絨或精制粕漿浸泡于30%的液堿中，半小時后取出壓榨。壓榨到含堿水例達(dá)1：2.8，進(jìn)行粉碎。粉碎的堿纖維素投入反應(yīng)釜中，密閉，抽真空，充氮，重復(fù)抽真空充氮將釜內(nèi)空氣置換盡。壓入預(yù)冷的環(huán)氧乙烷液體，反應(yīng)釜夾套通入冷卻水，控制25℃左右反應(yīng)2h，得羥乙基纖維素粗品。粗品用酒精洗耳恭聽滌，加乙酸中和至pH4-6，再加乙二醛交聯(lián)老化。然后用水洗滌，離心脫水，干燥，磨粉，得羥乙基纖維素。原料消耗(kg/t)棉短絨或低粕漿 730-780液堿(30%) 2400環(huán)氧乙烷 900酒精(95%) 4500醋酸 240乙二醛(40%) 100-300。

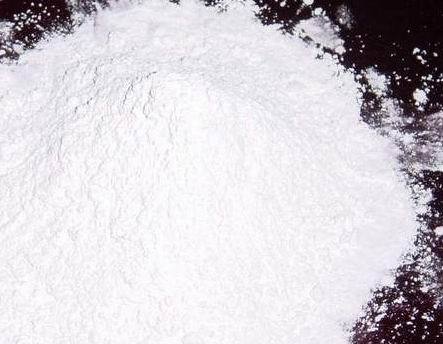

羥乙基纖維素本品為白色或微黃色無嗅無味易流動的粉末,既溶于涼水溶于熱水,一般情況下在大多數(shù)有機(jī)溶媒中不溶。

羥乙基纖維素(HEC) 是一種白色或淡黃色,無味、無毒的纖維狀或粉末狀固體, 由堿性纖維素和環(huán)氧乙烷(或氯乙醇) 經(jīng)醚化反應(yīng)制備, 屬非離子型可溶纖維素醚類。由于HEC 具有良好的增稠、懸浮、分散、乳化、粘合、成膜、保護(hù)水分和提供保護(hù)膠體等特性, 已被廣泛應(yīng)用在石油開采、涂料、建筑、醫(yī)藥食品、紡織、造紙以及高分子聚合反應(yīng)等領(lǐng)域。40目過篩 率≥99%;軟化溫度:135-140℃ ;表現(xiàn)密度:0.35-0.61g/ml;分解溫度:205-210℃ ;燃燒速度較慢;平衡含溫量:23℃ ;50%rh時6%,84%rh時29%。

羥乙基纖維素使用方法

直接在生產(chǎn)時加入
1．于備有高應(yīng)切攪拌器的大桶中加入凈水。 　　
2．開始低速不停地?cái)嚢枰嗦?a href='/product/product-0001,0015-1.shtml' class='keys' title='點(diǎn)擊查看關(guān)于羥乙基纖維素的相關(guān)信息' target='_blank'>羥乙基纖維素均勻篩入溶液中。 　　
3．繼續(xù)攪拌至所有顆粒物濕透。 　　
4．然后加入防雷劑，堿性添加劑等如顏料、分散助劑、氨水。 　　
5．?dāng)嚢柚了?a href="http://www.92bbaa.com/product/product-0001,0015.shtml">羥乙基纖維素完全溶解（溶液粘度明顯增加）才加入配方中其他組份，研磨至成品為止。

配備母液候用
此法是先配備濃度較高之母液，然后再加入乳膠漆中。此法優(yōu)點(diǎn)是有較大的靈活性，可以直接加入漆成品中，但應(yīng)適當(dāng)貯存。步驟與方法１中１－４部相似，不同之處是無須高拌至完全溶解成粘稠溶液。

配成粥狀物候用
由于有機(jī)溶劑對羥乙基纖維素來說是不良溶劑，因此可用這些有機(jī)溶劑來配備粥狀物。最常用之有機(jī)溶劑是漆配方中的有機(jī)液體如乙二醇、丙二醇和成膜劑（如乙二醇或二乙二醇丁基醋酸脂）。冰水亦是不良溶劑，故冰水亦常與有機(jī)液體一起，用于配備粥狀物。粥狀物之羥乙基纖維素可直接加入漆中，在粥狀時羥乙基纖維素已被兗分泡漲。當(dāng)加入漆中后，便馬上溶解，并起增稠作用。加入后仍須不斷攪拌直至羥乙基纖維素完全溶解，均勻?yàn)橹?。一般粥狀物是用六份有機(jī)溶劑或冰水與一份羥乙基纖維素混合成，約6－30分鐘后，羥乙基纖維素便水解并明顯地發(fā)漲。夏季時一般水溫度太高，不宜用配備粥狀物。

羥乙基纖維素注意事項(xiàng)

由于經(jīng)表面處理的羥乙基纖維素是粉狀或纖維素固體，只要注意下列事項(xiàng)，則很容易操作并使之溶于溶水中。 　　
１．在加入羥乙基纖維素前和后，均必須不停地?cái)嚢?，直至溶液完全透明澄清為止?　　
２．必須慢慢篩入攪拌桶內(nèi)，切勿大批或把已結(jié)成塊狀和球狀的羥乙基纖維素直接加入攪拌桶內(nèi)。 　

３．水溫和水中的ＰＨ值對羥乙基纖維素的溶解有明顯的關(guān)系，須特別注意。 　　
４．千萬不要在羥乙基纖維素粉末被水溫透前加入一些堿性物質(zhì)于混合物中。在溫透后才提高ＰＨ值則有助于溶解。 　　
５．盡可能范圍內(nèi)，提早加入防霉劑。 　　
６．使用高粘度型號羥乙基纖維素時，母液之濃度不可高于２.5-3%，否則母液難于操作。經(jīng)過后處理的羥乙基纖維素，一般不容易形成塊狀或球狀，亦不會加入水后形成難溶球狀膠體。

用途一般用作增稠劑、保護(hù)劑、粘合劑、穩(wěn)定劑以及制備乳劑、凍膠、軟膏、洗劑、清眼劑、栓劑和片劑的添加劑,亦用作親水凝膠、骨架材料、制備骨架型緩釋制劑,還可用于食品方面作穩(wěn)定劑等作用。
