佛山三升化工供應(yīng)解決針孔與縮孔迪高助劑，如需要可以咨詢18688841669張經(jīng)理。針孔、縮孔是粉末涂料使用過程中較常見的弊病,它們的存在不僅影響產(chǎn)品外觀質(zhì)量,而且嚴(yán)重地影響產(chǎn)品的機(jī)械性能、保護(hù)性能, 被保護(hù)材料的腐蝕大多就從此開始而延伸,從而失去粉末涂料的使用價值。因此,在粉末涂料使用過程中,盡可能減少針孔、縮孔的發(fā)生,具有實際的重要意義。

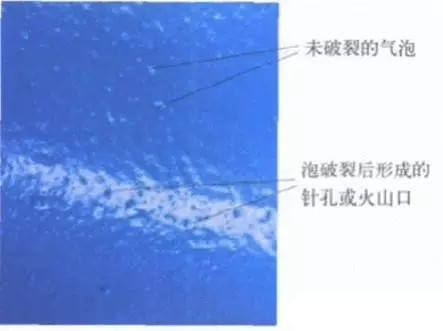

針孔是指粉末涂料從熔融到固化的時間里,粉末涂料中的氣體從底層穿過高粘度的、已接近封閉的彈性樹脂層到達(dá)涂層表面,未能逸出而形成的缺陷。是漆膜表面形成的，是因施工時溶劑揮發(fā)過快或涂膜中氣泡溢出后不能流平導(dǎo)致干燥后留下針狀小孔。

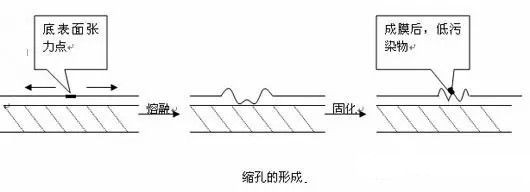

縮孔涂膜的表面缺陷主要是凹陷、針孔、以及邊角的縮邊或厚邊等現(xiàn)象。涂膜表面凹陷有兩種情況，一種是圓形凹陷、一種是六角多邊型凹陷。涂膜表面出現(xiàn)的凹陷是由表面張力梯度造成的，由于涂料組 成的變化和溫度變化導(dǎo)致表面張力不均，流體由低 表面張力處流向高表面張力處，結(jié)果在流體表面形成凹陷，也稱為Maragoni效應(yīng)，最終出現(xiàn)邊緣隆起、中心下陷成圓形的縮孔，或邊緣隆起、中心下陷為六 邊形槽的貝納爾多旋渦?？s孔中心有低表面張力的物質(zhì)存在，其與周圍的涂料存在表面張力差，這個差值就是縮孔形成的動力，促使周圍的液體流體向四周背離它(縮孔污源)而流開成凹陷。

形成原因

圖1 貝納爾多渦流示意圖危害

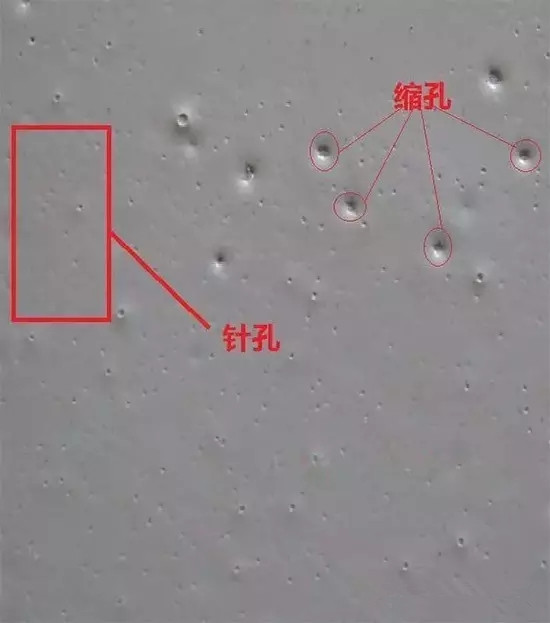

針孔是因氣體（空氣或反應(yīng)產(chǎn)生的氣體等）排出產(chǎn)生的，而縮孔而是因潤濕不良產(chǎn)生，如底材與上涂表面張力差距過小，或底材受污染，也有的是上涂漆中受消光劑或綞紋劑等污染而產(chǎn)生——這類一般在涂膜中呈均勻分布，在何時何地出現(xiàn)也沒有規(guī)律可尋，且形狀是很小的點狀縮孔。

形成原因
1、涂料的配方和生產(chǎn)商的原因。清漆的精制不良，溶劑的選擇和混合比例不當(dāng)，顏填料的分散不良，在涂料生產(chǎn)中夾帶入空氣氣泡和水汽。

6、被涂物表面處理不當(dāng)，在有油污的表面上涂裝。鋼材含水率高，膩子和第七未干透。涂膜一次涂裝得過厚，溶劑無法及時揮發(fā)被包裹在涂層中，經(jīng)一段時間后揮發(fā)逸出時形成針孔。
