當(dāng)前位置：首頁 » 資訊中心 » 常見問題解答 » 水性玻璃烤漆樹脂的制備及涂料助劑應(yīng)用

水性玻璃烤漆樹脂的制備及涂料助劑應(yīng)用

文章出處：原創(chuàng)網(wǎng)責(zé)任編輯：小莉作者：小莉人氣：-發(fā)表時間：2016-09-09 11:30:00

水性消泡劑825,乳液消泡劑,涂料消泡劑,迪高助劑,建筑消泡劑,涂料消泡劑,迪高助劑,涂料助劑

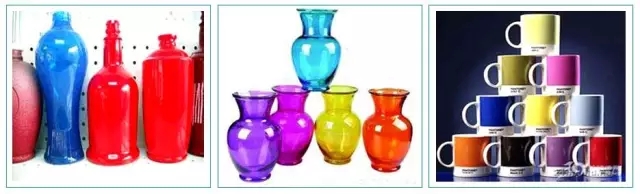

佛山三升化工供應(yīng)水性玻璃烤漆樹脂涂料助劑，如需要可以咨詢18688841669張經(jīng)理。隨著人們環(huán)保意識的增強，水性涂料成為涂料發(fā)展的一個重要方向，它不僅可減少生產(chǎn)中的溶劑排放，而且還可以比較環(huán)保簡單地調(diào)節(jié)施工粘度，其中玻璃酒瓶用水性丙烯酸氨基烤漆涂料是一個新興而有潛力的分支，其發(fā)展現(xiàn)狀如下：

（1）知名酒企紛紛導(dǎo)入：五糧液、洋河、郎酒、古井貢酒、迎駕貢酒等等知名酒企近兩三年嘗試水性酒瓶漆的導(dǎo)入，為玻璃酒瓶漆的水性化提速；

（2）眾多從事玻璃漆的涂企開發(fā)和生產(chǎn)水性酒瓶漆，這個趨勢從2011年下半年開始，今年更多涂企加入，進一步加快的酒瓶漆的水性

（3）食品安全、消防安全、職業(yè)病防治等方面的考慮是酒企導(dǎo)入水性酒瓶漆的出發(fā)點；

（4）性能優(yōu)異、成本滿足、可操作性三方面是水性酒瓶漆引入成功的關(guān)鍵。

由于水性玻璃酒瓶烤漆的起步發(fā)展得比較晚，在配套的生產(chǎn)與施工上還存在如下一些技術(shù)難點：

（1）難以滿足低溫烘烤或高溫短時間烘烤的需求。很多酒企或酒瓶加工廠沿用溶劑型的酒瓶漆的烘烤線，也希望水性漆可以滿足120~130℃烘烤15~20min性能優(yōu)異；

（2）單組份的需求。目前常見的為施工前添加偶聯(lián)劑的方式，單組份需要解決偶聯(lián)劑的加入后儲存穩(wěn)定性和存儲后性能不下降的問題，這個問題在某些涂企得到很好的解決；

（3）水煮和泡酒濕附著力問題。高要求的需要劃格后高度白酒浸泡4小時以上（或水煮2小時），拿出后馬上測試附著力（無恢復(fù)時間，用指甲摳），以無法摳動為合格。這個要求較高，但目前有涂企能夠較好解決該問題；

（4）貼花、燙金的問題。很多水性酒瓶漆性能良好，可是對貼花材料要求較高，通用面較窄，很多貼花材料對酒瓶漆的附著力不佳或無附著力；

（5）表面效果問題。常見的如流掛、光澤不夠、表面發(fā)霧、針孔、遮蓋力不足等等問題，需要調(diào)漆中摸索研究。

所以本研究從水性樹脂的角度去考察，采用可低溫固化的羰基與酰肼基，可高溫固化的羥基、羧基與氨基搭配使用，從而達到高低溫互補的固化效果，對推動水性玻璃酒瓶烤漆的前進具有非常好的指導(dǎo)意義與應(yīng)用價值。

1.水性酒瓶漆樹脂的合成

1.1原材料

甲基丙烯酸甲酯(MMA)，雙丙酮丙烯酰胺(DAAM)，己二酸二酰肼(ADH)，甲基丙烯酸丁酯(BMA)，丙烯酸丁酯(BA)，甲基丙烯酸羥乙酯( HEMA)，丙烯酸羥乙酯(HEA)，丙烯酸(AA)，異丙醇，丙二醇甲醚，N,N—二甲基乙醇胺均為工業(yè)產(chǎn)品，偶氮二異丁肼(AIBN)和十二烷基硫醇( SH)均為化學(xué)純試劑。

1.2合成工藝

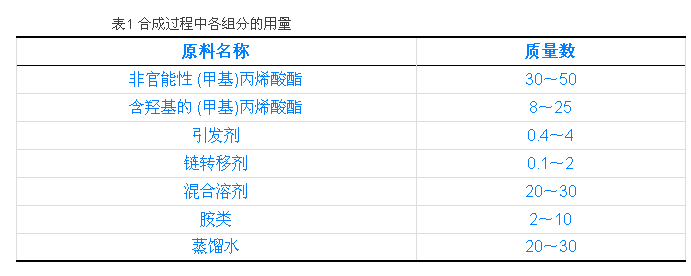

將溶劑按比例混合后加入裝有溫度計、攪拌器、冷凝器和恒定滴加器的反應(yīng)瓶中，通N2保護并加熱至90 ℃穩(wěn)定回流一定時間，開始滴加混合單體、鏈轉(zhuǎn)移劑和部分引發(fā)劑溶液，約3.5～4h滴畢，保溫1h，補加剩余引發(fā)劑，在90～95℃溫度下繼續(xù)反應(yīng)至結(jié)束，然后降溫至60℃以下加胺中和成鹽，在高速攪拌下入水分散成一定固含量的水性羥基丙烯酸分散體。
