影響外墻乳膠漆調(diào)色保色的因素與建議
佛山三升貿(mào)易超分散水性色漿為無樹脂高濃縮色漿，主要用于工廠調(diào)色。如需要可以咨詢18688841669張經(jīng)理。影響乳膠漆保色（褪色）的若干因素。
.jpg)
1、色漿
色漿耐光、耐候等級的高低是直接影響涂料能否長時間保色的重要因素之一，一般無機(jī)類色漿如鐵紅、鐵黃耐曬年限可達(dá)十五年之久，而酞箐蘭、酞箐綠、黑耐曬大約有8年以上，鮮艷的有機(jī)類紅、黃、橙、紫等色漿耐曬年限低很多，在較好的涂料體系中有3－6年的耐曬性已很不錯了。
2、乳液
外墻乳膠漆應(yīng)選用純丙乳液或硅丙乳液，純丙乳液的保光、保色、耐水性優(yōu)良，耐候可達(dá)十年之久。苯丙乳液一般用于內(nèi)墻涂料，苯丙乳膠漆用于外墻時比較容易粉化、黃變，耐候性遠(yuǎn)遠(yuǎn)不及純丙涂料。比如淺色的外墻純丙涂料可保色達(dá)4年（用有機(jī)色漿），而苯丙體系在一年內(nèi)就明顯褪色，若乳液含量太低，甚至1-2個月就明顯褪色。若乳液耐水性不好，遇雨水發(fā)白，漆膜干燥后有可能恢復(fù)不到原來的顏色，看似象褪色的現(xiàn)象。造成涂料耐水性不好的因素有多種，如大量采用潤濕劑，Na鹽分散劑等表面活性劑，所以外墻要用氨鹽分散劑或盡量少用表面活性劑。
3、墻面底材的處理
因?yàn)閴γ娴撞臑楣杷猁}水泥，堿性較大，若底材不進(jìn)行酸洗和涂刷抗堿性底漆，則必然會泛堿、發(fā)白、發(fā)花、有時看似褪色，須仔細(xì)分析。
外墻乳膠漆配色注意事項
1、無機(jī)類色漿保色性很好，能用無機(jī)類色漿盡量用無機(jī)類。
2、調(diào)淺色的涂料時，如用不同色漿調(diào)出的顏色色調(diào)差別不是很大，應(yīng)該選用保色性好的色漿，如淺黃顏色，有可能用鐵黃、耐曬黃、金黃都可以調(diào)出來時，應(yīng)選用鐵黃調(diào)色。
3、考慮到涂料成本要低，而保色性要好的原則、則必須仔細(xì)考慮各色漿之間的配伍性。如無機(jī)色漿和有機(jī)色漿的搭配，保色性會好，耐曬黃和鮮黃或無機(jī)黃搭配，耐曬紅、鮮紅和艷紅搭配，保色性會更好，成本降低很多。
4、調(diào)色時：先加著色力差的，后加著色力高的，這樣成本低、易調(diào)色，例如紅、黃有機(jī)色漿調(diào)桔色時，先加黃后加紅，鐵紅、鐵黃復(fù)配時先加鐵黃后加鐵紅，碳黑一般最后加。
制定有色外墻乳膠漆配方的幾點(diǎn)建議
1、外墻漆應(yīng)采用純丙乳液或硅丙乳液的原則。
2、乳液用量一定要合理，一般亞光外墻漆乳液應(yīng)在30％左右。低于20％含量保色性很難有保障，或者說是不合理的。
3、低乳液含量的基礎(chǔ)漆若含量20％，最多只用于蘭、綠、黑、鐵系顏色的調(diào)色，若含量是35%，本可以保色十年，而20％含量只能保色3－5年而已。但低乳液含量若用于本身保色性較難的鮮艷的紅、黃、橙色時就很難保色了。正常的配方如35％的純丙漆本可以保色3－5年，而低乳液含量對色粉的包裹性太差易被紫外線降解而產(chǎn)生粉化、褪色、掉色。
4、較好的苯丙乳液，含量在20％以上，最多用于鐵系、蘭、綠、黑顏色的調(diào)色，但紅、黃、橙建議用純丙乳液或硅丙乳液，要做好外墻涂料，應(yīng)該用純丙乳液或硅丙乳液，而不建議用苯丙乳液。
5、關(guān)于助劑對涂料的耐水影響在此就不詳談了，但乳液一定要選用耐水性好的。

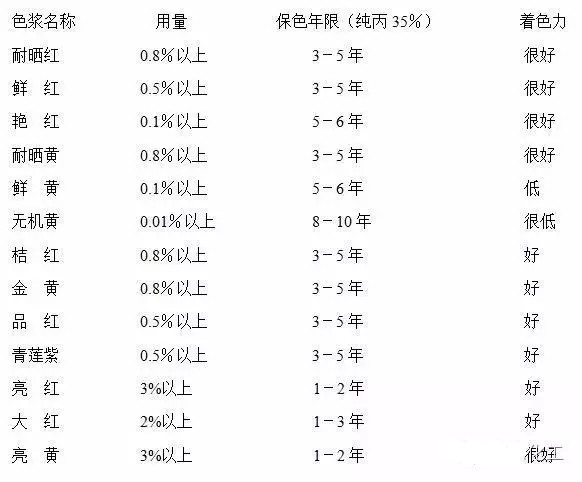

佛山三升化工色漿推薦用量及相關(guān)數(shù)據(jù)
(26).jpg)
佛山市順德區(qū)三升貿(mào)易有限公司坐落于著名的涂料之鄉(xiāng)——佛山順德。我司專業(yè)生產(chǎn)水性色漿二十余年，技術(shù)成熟經(jīng)驗(yàn)豐富。我們本著“以質(zhì)量求生存，以客戶求發(fā)展”的企業(yè)精神為廣大新老客戶提供各種顏色水性色漿，涂料印花色漿，墻體廣告用色漿，乳膠漆用色漿，彩色水磨石·花磚·廣場磚·滲水磚用水性色漿。
可根據(jù)客戶需要提供各種調(diào)色服務(wù)。
佛山順德色漿廠咨詢熱線：
18688841669/13790088096（張經(jīng)理）
此文關(guān)鍵字：色漿,有機(jī)色漿,無機(jī)色漿,油性色漿,水性色漿
同類文章排行
- 絲印油墨的消泡與脫泡問題
- 水性柔板和凹版油墨，上光油消泡劑問題
- 迪高消泡劑常見問題
- 消泡劑是如何起作用的？
- 脂方族水性樹脂，有什么特殊性能？
- 醇溶性聚氨酯樹脂與水性聚氨酯樹脂有什么區(qū)別
- 水性樹脂為什么對鋁的附著力不好，怎么解決
- 分散高色素炭黑和普通炭黑要用不同的分散劑
- 分散劑分散鈦白粉炭黑彩色為什么效果不一樣
- 加消光粉后涂料表面顆粒感產(chǎn)生原因及解決方法
最新資訊文章
- 具有隔熱反射功能涂料的制備方法
- 雙組份透明玻璃隔熱涂料配方及其制備方法
- 自清潔有機(jī)硅改性丙烯酸樹脂隔熱反射涂料制備方法
- 復(fù)合型水性丙烯酸隔熱涂料及其制備方法
- 高固含量水性紫外光固化透明隔熱涂料及其制備方法
- 環(huán)保型透明隔熱涂料配方及其制備方法
- 納米ATO/TiO2填料水性聚氨酯隔熱透明涂料配方
- 合成聚氨酯玻璃隔熱涂料配方及其制備方法
- 環(huán)保隔熱涂料及其制備方法
- 防水隔熱外墻涂料配方及其制備方法
您的瀏覽歷史
